一、概述
　　

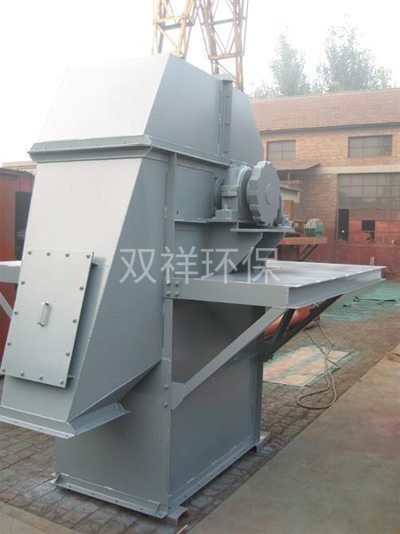

　　TD型斗式提升机是新乡耐尔特机械基于D型斗式提升机基础上研制而成的新型斗式提升机产品，与D型斗式提升机相比，具有规格多，输送量大，提升高度高，运行平稳可靠，寿命长等显著优点。其主要技术性能及参数符合JB3926-85《垂直斗式提升机》（该标准等效，参照了国际标准和国外先进标准）。
　　
　　TD系列斗式提升机适用于垂直输送堆积密度不大于1.5t/m3的粉状、粒状、及小块状的磨琢性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度**40m。TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造，目前国内常用的斗式提升机均为垂直式。TD系列斗式提升机特点为：结构简单，运行平稳，挖取式装料，离心重力式卸料，物料温度不超过60℃；
　　
　　二、基本结构
　　
　　TD型斗式提升机由运行部分（料斗与牵引胶带），带有传动滚筒的上部区段，带有拉紧滚筒的下部区段，中间机壳，驱动装置，逆止制动装置等组成。适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。
　　
　　TD型斗式提升机结构形式为：TD型斗提升机的传动装置有两种形式，分别配有YZ型减速器、ZQ（或YY）型减速器。YZ型轴减速器直接装在主轴轴头上，省去了传动平台、联轴器等，使结构紧凑、重量轻，而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。
　　
　　TD系列斗式提升机与传统D型斗式提升机相比输送效率高、料斗形式多，应优先选用。本机备有四种料斗：Q型（浅斗）、H型（弧底斗）、zd型（中深斗）、sd型（深斗），分别输送各种物料，用户可以根据物料特性来选择适当的料斗。本提升机代号为TD,即带式斗式提升机；产品规格以斗宽表示。
　　
　　三、主要特点
　　
　　1.提升范围广，这类提升机对物料的种类、特性要求少，不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料。密封性好，环境污染少。
　　
　　2. 驱动功率小，采用流入式喂料、诱导式卸料、大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象，因此无效功率少。
　　
　　3.使用寿命长，提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落，减少了机械磨损。
　　
　　4. 运行可靠性好，先进的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。提升高度高。提升机运行平稳，因此可达到较高的提升高度。
　　
　　四、技术参数表

型号

　　说明：1.表中斗容为计算斗容，输送量按填充系数0.6计算得出。
　　2.斗提机料斗用途为：浅料斗：输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。    深料斗：输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石、石英砂等。

　　六、传动装置技术规范表

提升机
规格
